Hệ thống thông gió: Cấu tạo, nguyên lý, phân loại và giải pháp hiệu quả

Không khí tù đọng, nóng bức hay độ ẩm cao có thể âm thầm làm giảm chất lượng không gian sống và ảnh hưởng đến sức khỏe. Đầu tư đúng hệ thống thông gió giúp chủ động luân chuyển không khí, đẩy khí nóng và các tác nhân gây ô nhiễm ra ngoài, đồng thời duy trì môi trường thông thoáng hơn. Bài viết dưới đây sẽ làm rõ cấu tạo, nguyên lý, các loại phổ biến và giải pháp thông gió hiệu quả cho từng công trình.

Hệ thống thông gió là gì?

Hệ thống thông gió là tập hợp các thiết bị và đường dẫn khí được thiết kế nhằm kiểm soát sự lưu thông, trao đổi không khí trong một không gian. Xét về kỹ thuật, hệ thống có nhiệm vụ đưa không khí mới vào, đồng thời loại bỏ khí nóng, ẩm, bụi, mùi và các chất ô nhiễm ra bên ngoài, qua đó duy trì các điều kiện môi trường phù hợp.

Ở góc độ dân dụng, đây là giải pháp giúp nhà ở luôn thông thoáng, hạn chế cảm giác bí bách và tích tụ hơi ẩm. Tùy công trình, thông gió có thể diễn ra tự nhiên nhờ cửa, ô thoáng, giếng trời hoặc được hỗ trợ bằng quạt và thiết bị cơ khí. Việc lựa chọn phương án phụ thuộc vào diện tích, công năng, đặc điểm kiến trúc và nhu cầu sử dụng.

Nguyên lý hoạt động của hệ thống thông gió

Dòng khí từ cấp vào đến thải ra

Về cơ bản, hệ thống thông gió vận hành dựa trên một chu trình liên tục: không khí bên ngoài được đưa vào qua cửa cấp, di chuyển qua không gian sử dụng, đi đến khu vực cần hút rồi được dẫn ra ngoài qua cửa hoặc ống thải. Việc bố trí đúng hướng dòng khí giúp đưa không khí sạch vào, đồng thời loại bỏ nhiệt, hơi ẩm, mùi và các chất ô nhiễm tích tụ.

Thông gió tự nhiên dựa trên chênh lệch áp suất

Thông gió tự nhiên tận dụng gió, chênh lệch áp suất và hiệu ứng nhiệt để tạo chuyển động không khí mà không cần thiết bị cơ khí. Khi nhiệt độ tăng, không khí nóng có xu hướng dâng lên, tạo hiệu ứng ống khói và thúc đẩy luồng khí thoát ra ngoài. Tuy nhiên, chỉ mở một cửa chưa chắc tạo được trao đổi khí hiệu quả. Không gian cần có cả đường khí vào và đường khí thoát để hình thành dòng lưu thông liên tục.

Thông gió cơ khí chủ động kiểm soát luồng khí

Thông gió cơ khí sử dụng quạt cấp, quạt hút hoặc hệ thống cấp – hút kết hợp để chủ động điều tiết không khí. Ống gió đảm nhiệm vai trò phân phối hoặc thu gom, trong khi miệng cấp và miệng hút quyết định vị trí đưa khí vào, lấy khí ra. Giải pháp này phù hợp với không gian kín hoặc những khu vực có nhu cầu kiểm soát lưu lượng khí ổn định.

Phối hợp thông gió tự nhiên và cơ khí

Mô hình kết hợp giúp tối ưu hiệu quả theo điều kiện thực tế. Khi thời tiết thuận lợi, có thể tận dụng gió và chênh lệch nhiệt để trao đổi khí tự nhiên; khi gió yếu, nhiệt độ cao hoặc không gian bí, thiết bị cơ khí sẽ hỗ trợ tăng lưu lượng. Với nhà ở, giếng trời thông minh có khả năng đóng mở linh hoạt cũng có thể trở thành một điểm thoát khí, hỗ trợ hình thành luồng đối lưu và cải thiện khả năng thông gió.

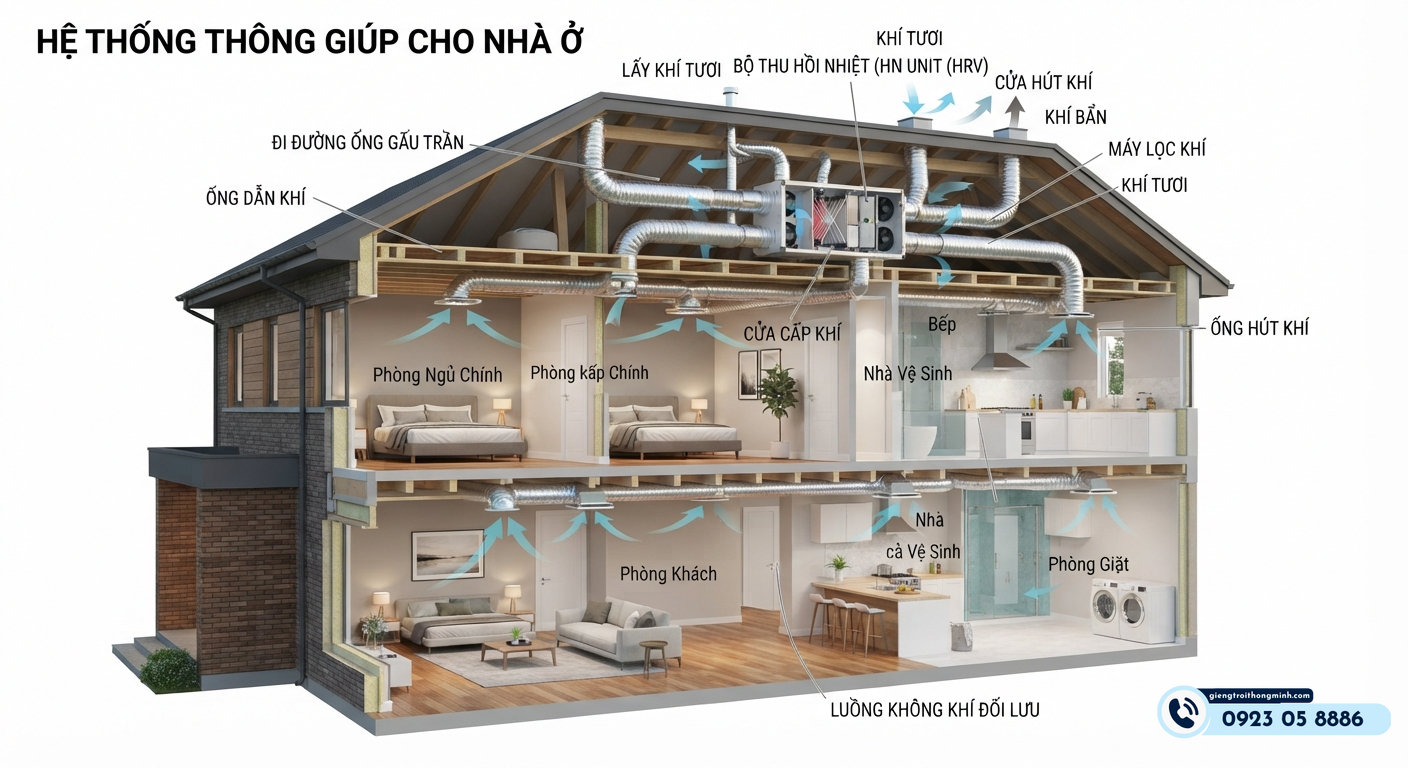

Cấu tạo hệ thống thông gió gồm những gì?

Một hệ thống thông gió hiệu quả không chỉ gồm quạt và đường ống mà là sự phối hợp của nhiều thiết bị, từ khâu cấp – hút khí đến điều khiển và xử lý không khí. Tùy quy mô công trình, cấu tạo có thể thay đổi, nhưng thường bao gồm 6 nhóm thành phần chính sau:

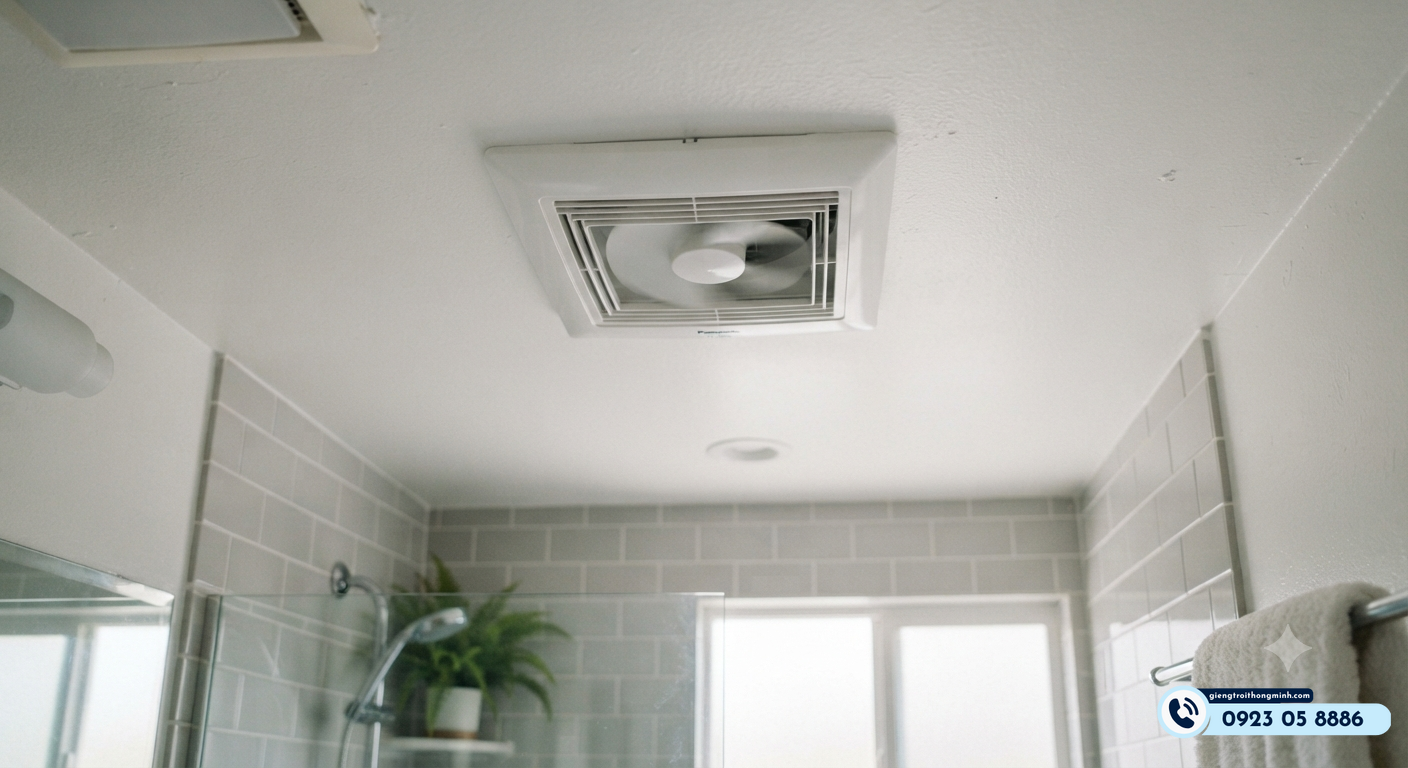

Quạt thông gió

Quạt tạo chênh lệch áp suất để đưa không khí vào hoặc đẩy khí ra khỏi công trình. Quạt cấp đảm nhiệm đưa khí sạch vào, trong khi quạt hút loại bỏ khí nóng, ẩm hoặc ô nhiễm. Về kết cấu, có thể sử dụng quạt hướng trục, quạt ly tâm, quạt hút mái hoặc quạt nối ống tùy lưu lượng và vị trí lắp đặt.

Đường ống và phụ kiện phân phối không khí

Ống gió dẫn không khí giữa quạt và các khu vực cần cấp hoặc hút. Ống tròn phù hợp với không gian hạn chế, ống vuông/chữ nhật thuận tiện khi bố trí âm trần, còn ống mềm thường dùng cho các đoạn kết nối ngắn. Hệ thống còn cần cút, van, phụ kiện nối và vật liệu tiêu âm để tối ưu vận hành.

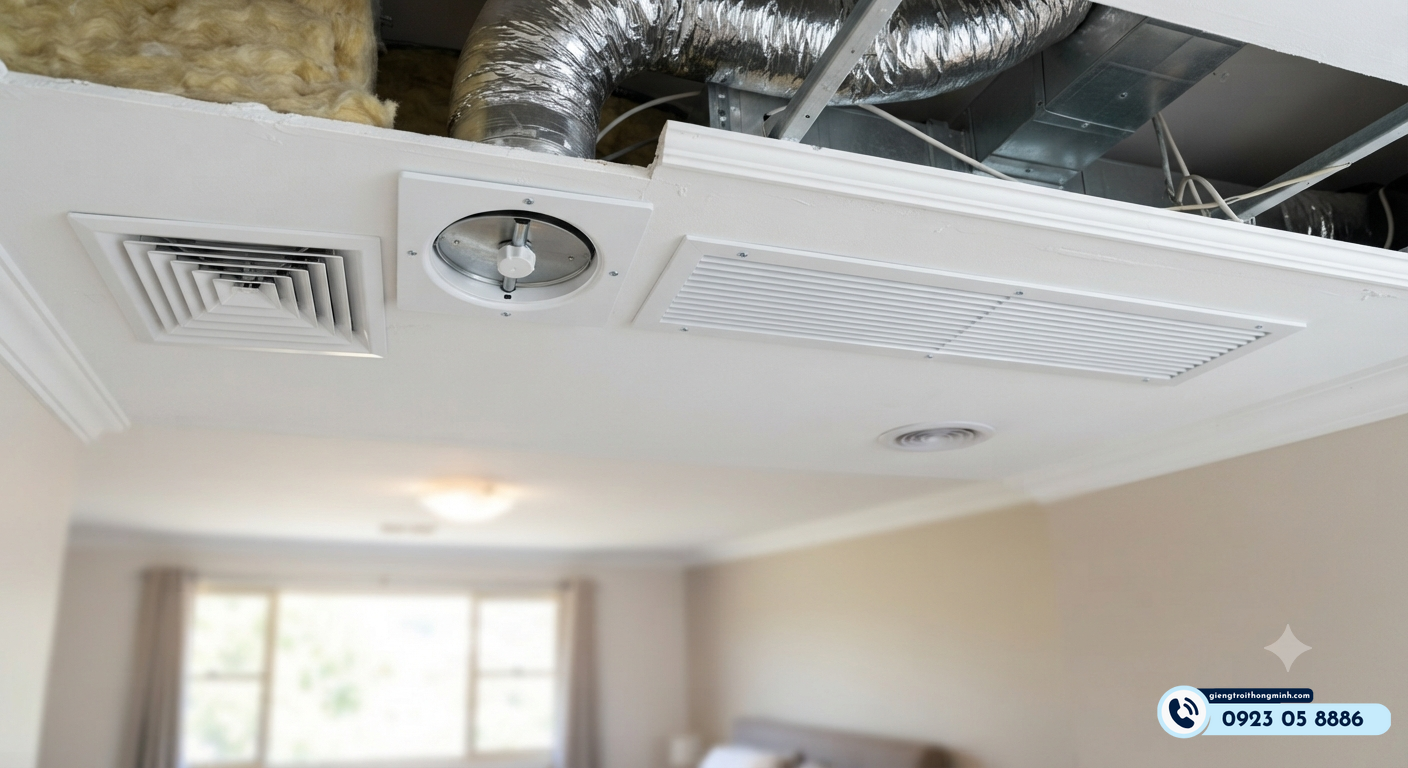

Cửa gió, miệng gió và van điều chỉnh

Miệng cấp đưa khí vào phòng, cửa hút thu hồi không khí, còn van giúp điều tiết lưu lượng và cân bằng áp suất giữa các khu vực. Việc bố trí đúng vị trí quyết định khả năng phân phối khí đồng đều, hạn chế điểm chết và luồng khí ngắn mạch.

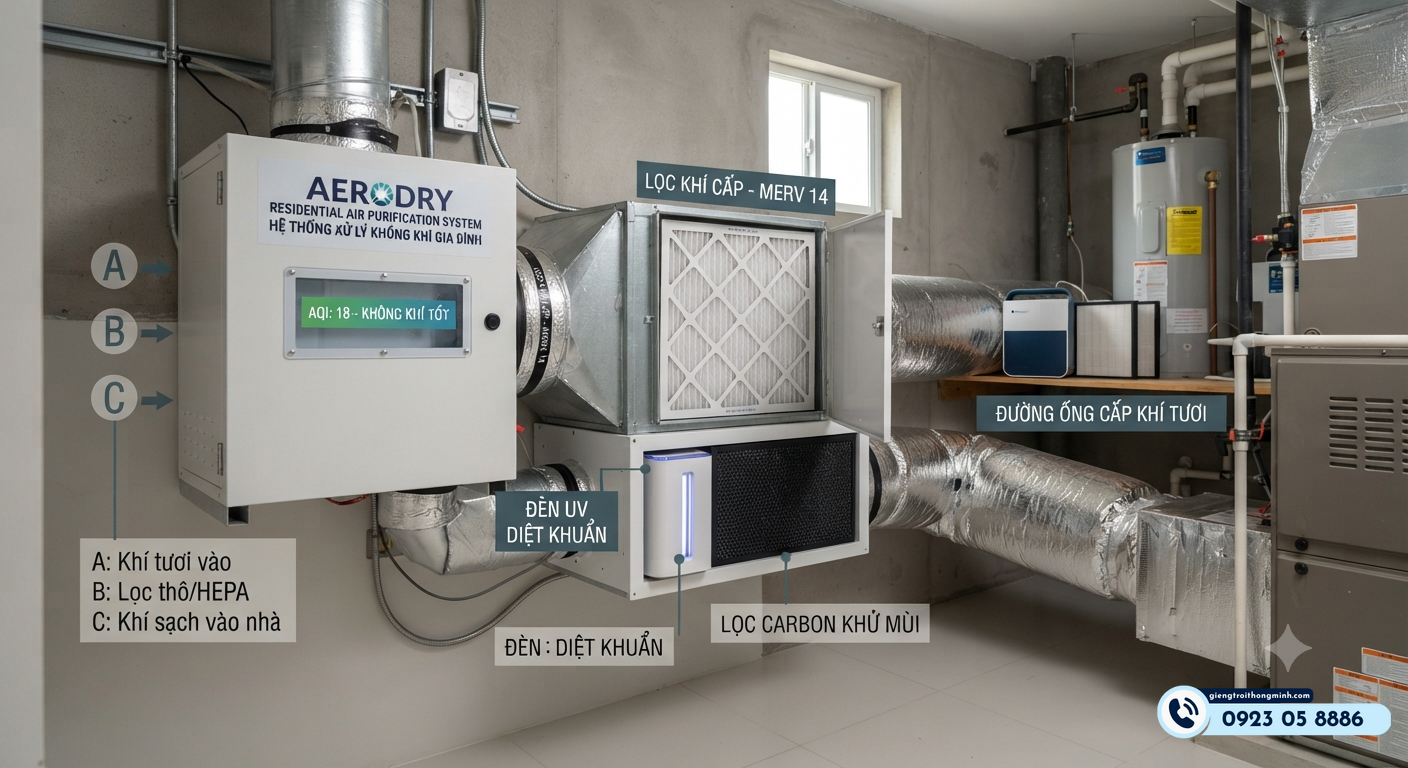

Bộ lọc và thiết bị xử lý không khí

Ở hệ thống cấp khí, bộ lọc giúp loại bỏ bụi và các tạp chất trước khi không khí đi vào không gian sử dụng. Tùy yêu cầu, hệ thống có thể bổ sung bộ lọc mùi hoặc thiết bị xử lý nhằm kiểm soát chất lượng không khí trong nhà.

Cảm biến và bộ điều khiển tự động

Cảm biến nhiệt độ, độ ẩm, CO₂ và khói giúp hệ thống nhận biết tình trạng không khí theo thời gian thực. Bộ điều khiển có thể tự động thay đổi tốc độ quạt hoặc đóng mở thiết bị, nhờ đó duy trì môi trường thông thoáng mà không cần vận hành thủ công liên tục.

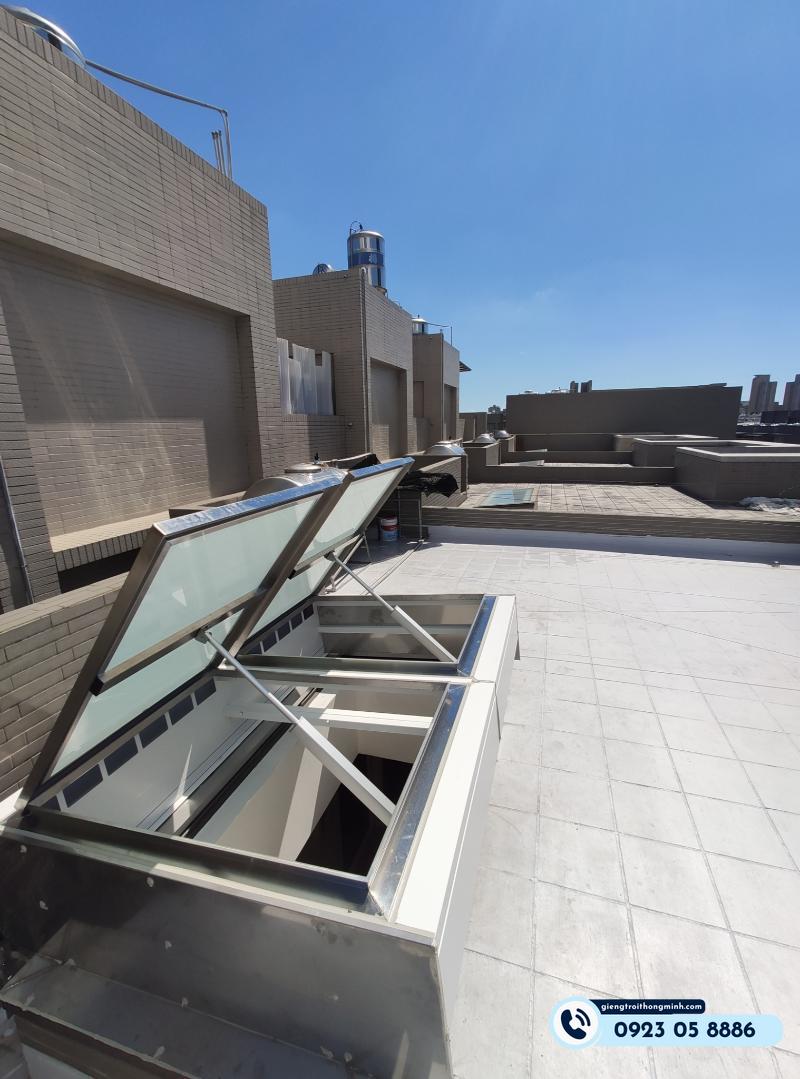

Cửa và mái thông gió tự nhiên

Thông gió tự nhiên tận dụng chênh lệch nhiệt độ, áp suất và hướng gió để luân chuyển không khí mà không phụ thuộc hoàn toàn vào quạt. Cửa lấy gió, ô thoáng, cửa mái hoặc giếng trời thông minh có thể được kết hợp để tạo đường thoát khí nóng và đưa khí tươi vào nhà. Đây là giải pháp đặc biệt phù hợp với nhà ở, giúp tăng trao đổi không khí và hỗ trợ giảm nhu cầu sử dụng thiết bị cơ khí.

Các loại hệ thống thông gió phổ biến hiện nay

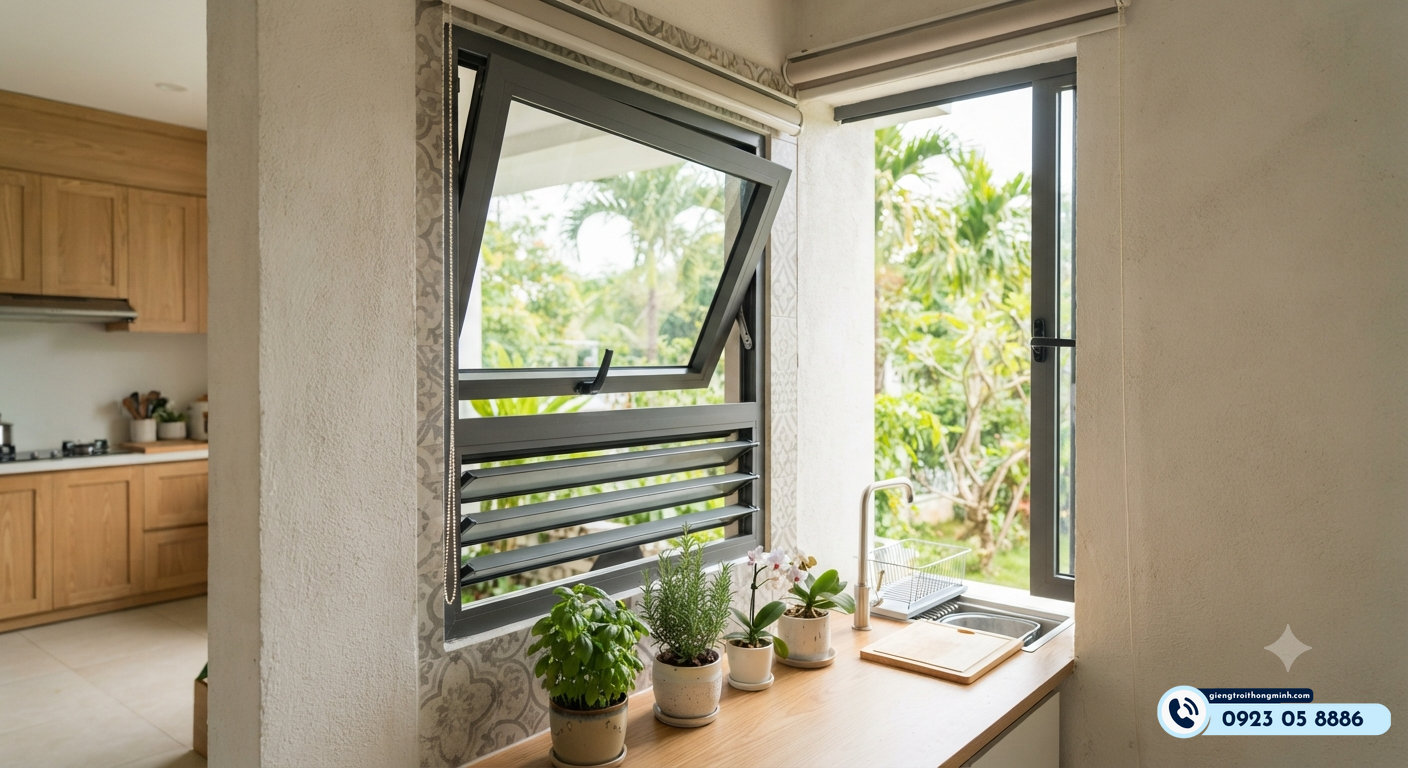

Hệ thống thông gió tự nhiên

Hệ thống thông gió tự nhiên tận dụng chênh lệch áp suất, nhiệt độ và hướng gió để trao đổi không khí mà không cần thiết bị cơ khí. Cửa sổ, ô thoáng, khe thông gió, giếng trời là những phương án phổ biến. Giải pháp này tiết kiệm điện, vận hành đơn giản nhưng phụ thuộc nhiều vào thời tiết và điều kiện kiến trúc. Phù hợp với nhà ở, công trình có mặt thoáng và khả năng tổ chức luồng khí tốt.

Hệ thống thông gió cơ khí

Sử dụng quạt hút, quạt cấp hoặc kết hợp mạng lưới ống gió để đưa không khí vào và thải khí ra một cách chủ động. Lưu lượng có thể kiểm soát theo nhu cầu sử dụng, phù hợp với phòng kín, tầng hầm, nhà vệ sinh, nhà xưởng và những không gian thiếu thông thoáng tự nhiên.

Hệ thống thông gió cấp khí tươi

Đưa không khí từ bên ngoài vào công trình nhằm bổ sung lượng khí tươi cho không gian kín. Với khu vực đông người hoặc môi trường có bụi, cần kết hợp bộ lọc phù hợp. Giải pháp thường được ứng dụng tại văn phòng, phòng họp, phòng ngủ và không gian làm việc kín.

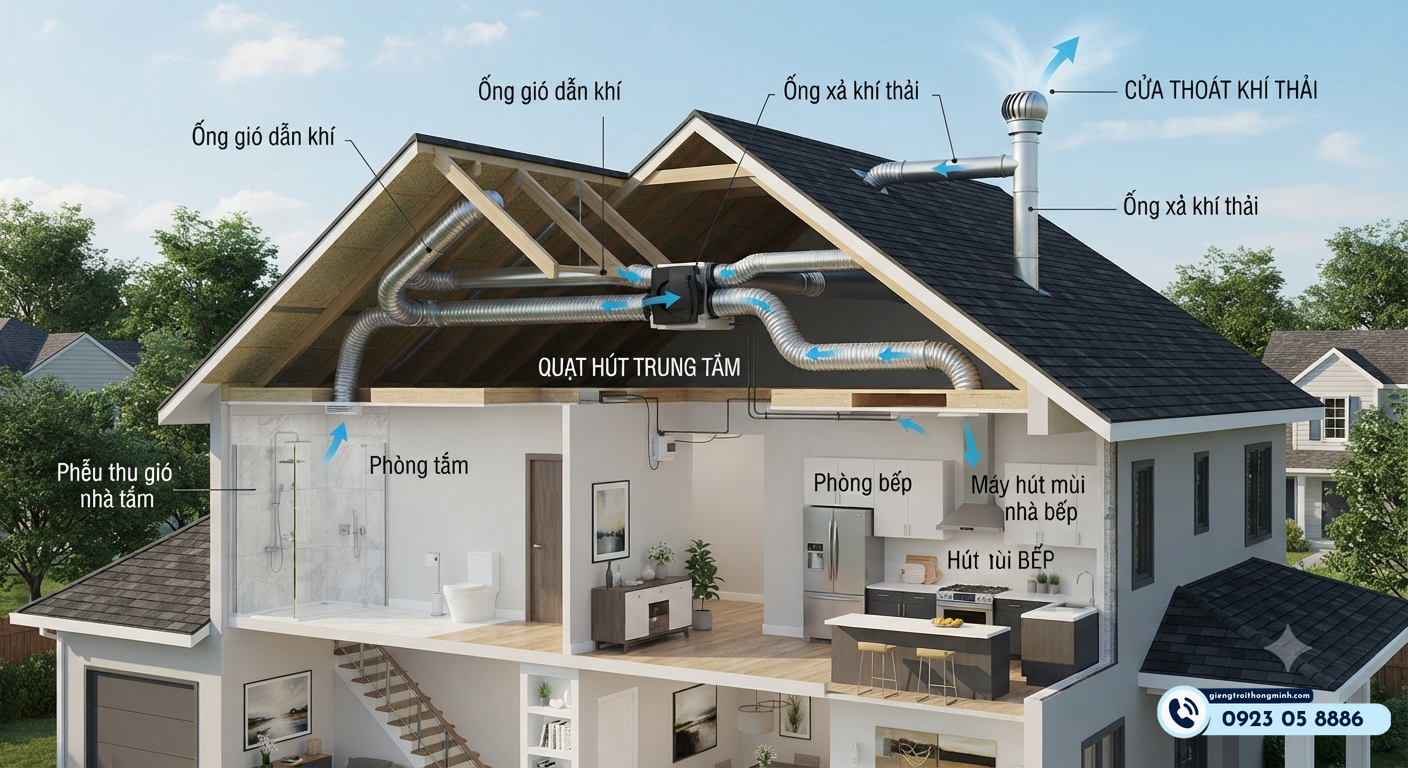

Hệ thống thông gió hút khí thải

Tập trung loại bỏ các nguồn ô nhiễm tại chỗ như mùi, hơi nóng, hơi ẩm hoặc khí thải. Hệ thống thường bố trí tại bếp, WC, khu sản xuất và nhà xưởng, giúp hạn chế khí ô nhiễm lan sang các khu vực khác.

Hệ thống thông gió cấp – hút cân bằng

Đồng thời cấp khí tươi và hút khí thải với lưu lượng được tính toán tương đối cân bằng. Cách tổ chức này giúp kiểm soát hướng chuyển động của không khí, hạn chế tình trạng phòng bị thiếu khí hoặc tạo áp suất không mong muốn.

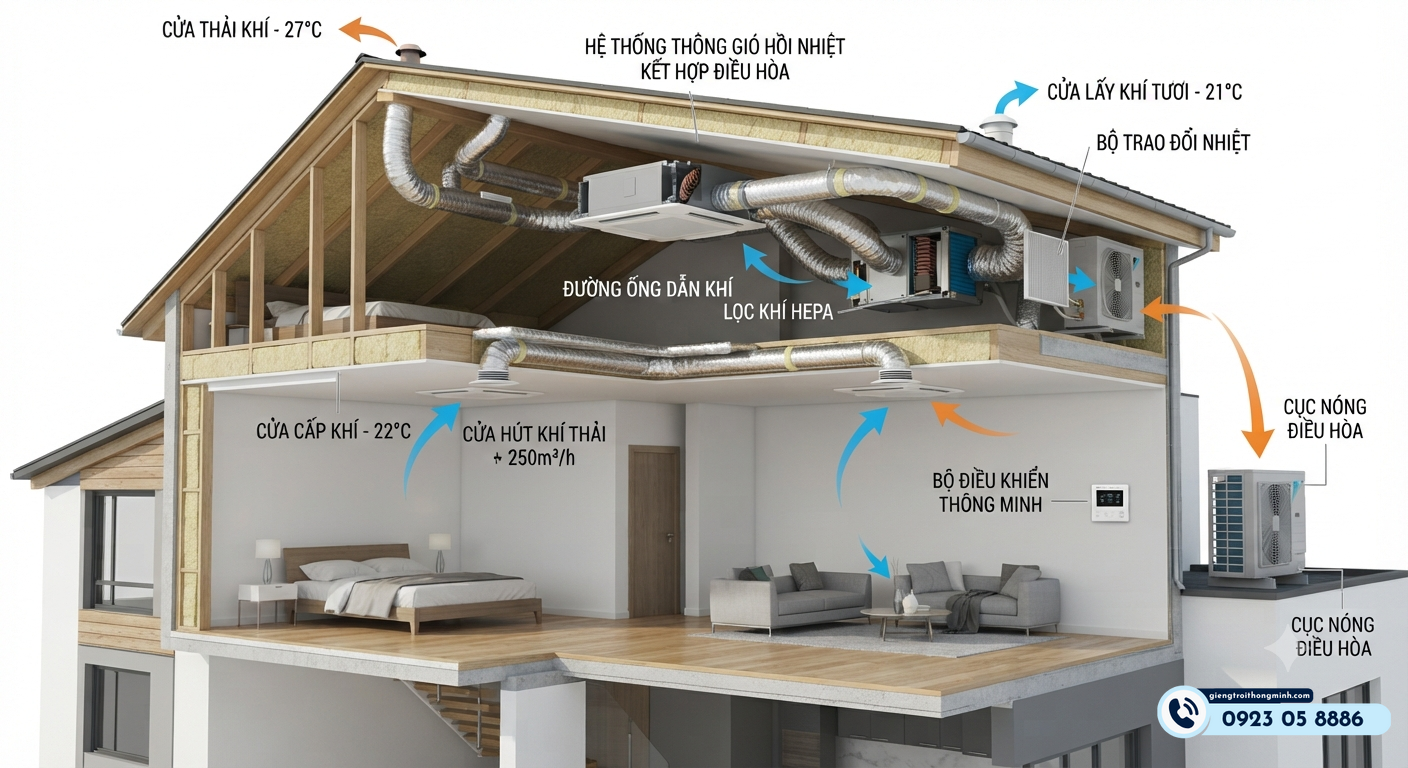

Hệ thống thông gió kết hợp điều hòa

Điều hòa chủ yếu tuần hoàn và xử lý không khí trong phòng, nên không đồng nghĩa công trình đã được cung cấp đủ khí tươi. Khi không gian kín sử dụng điều hòa liên tục, cần xem xét bổ sung hệ thống cấp khí tươi hoặc giải pháp thông gió phù hợp để duy trì chất lượng không khí.

Thiết kế hệ thống thông gió cần tính đến những yếu tố nào?

Quy mô và thể tích không gian cần thông gió

Thiết kế hệ thống thông gió không nên chỉ dựa vào diện tích sàn. Chiều cao trần, thể tích phòng và số người sử dụng đều ảnh hưởng trực tiếp đến nhu cầu trao đổi không khí. Không gian càng lớn, trần càng cao hoặc mật độ người càng đông thì lưu lượng gió cần thiết càng lớn để duy trì chất lượng không khí ổn định.

Đặc điểm và công năng từng khu vực

Mỗi không gian có nguồn phát sinh nhiệt, ẩm và mùi khác nhau nên cần phương án thông gió riêng. Phòng ngủ ưu tiên sự êm dịu, phòng khách cần lưu thông khí tốt, trong khi bếp và WC phải tăng khả năng hút mùi, hơi ẩm. Với nhà xưởng, yêu cầu còn phụ thuộc vào quy trình sản xuất và nguồn phát sinh bụi, khí nóng.

Hướng lưu thông và vị trí cấp – thoát khí

Luồng khí cần được tổ chức theo nguyên tắc khí sạch đi vào và khí nóng, ẩm hoặc ô nhiễm được đưa ra ngoài. Nếu cửa cấp và cửa thoát đặt quá gần nhau, luồng khí có thể “đi tắt”, khiến quạt vẫn hoạt động nhưng những khu vực xa nguồn hút vẫn bí và tù khí.

Xác định các điểm dễ tích tụ khí nóng

Khí nóng có xu hướng dồn lên cao, vì vậy cần đặc biệt lưu ý trần cao, cầu thang, tum, mái và khu vực giếng trời. Bố trí cửa thoát hoặc thiết bị hút tại các điểm này giúp tận dụng chuyển động tự nhiên của không khí, giảm lượng nhiệt tích tụ và nâng cao hiệu quả thông gió.

Kiểm soát nhiệt độ và độ ẩm

Nhiệt và hơi ẩm cần được xử lý ngay tại khu vực phát sinh hoặc điểm tích tụ. Với bếp, WC hay không gian kín có độ ẩm cao, cửa hút nên đặt ở vị trí có khả năng thu gom khí ẩm hiệu quả thay vì bố trí theo cảm tính. Điều này giúp hạn chế mùi, nấm mốc và cảm giác oi bí.

Kiểm soát tiếng ồn và độ rung của thiết bị

Quạt công suất lớn, rung động từ motor và tiếng gió trong đường ống đều có thể ảnh hưởng đến sinh hoạt. Cần tính toán vị trí đặt quạt, tốc độ gió, kích thước ống và giải pháp chống rung ngay từ đầu, đặc biệt với phòng ngủ, văn phòng hoặc khu vực yêu cầu độ yên tĩnh cao.

Khả năng chống mưa, chống thấm và bảo trì

Các cửa lấy gió, miệng thoát khí trên mái phải được thiết kế để hạn chế nước mưa xâm nhập và tránh phát sinh điểm thấm. Đồng thời, quạt, bộ lọc, cửa gió và đường ống cần có vị trí tiếp cận thuận tiện để vệ sinh, kiểm tra và thay thế định kỳ, giúp hệ thống vận hành ổn định lâu dài.

Cách tính lưu lượng thông gió cho công trình

Lưu lượng là thông số quyết định hệ thống thông gió có đủ khả năng cấp khí sạch và thải khí tù hay không. Thay vì chọn thiết bị theo cảm tính, cần tính toán dựa trên đặc điểm không gian, số người và các nguồn phát sinh nhiệt, khí ô nhiễm.

Các dữ liệu cần thu thập trước khi tính

Để xác định lưu lượng phù hợp, công trình cần làm rõ:

• Thể tích phòng: diện tích × chiều cao.
• Số người: số người thường xuyên hoặc tải tối đa.
• Công năng: nhà ở, văn phòng, phòng họp, nhà xưởng…
• Nhiệt phát sinh: từ người, máy móc, thiết bị.
• Nguồn ô nhiễm: bụi, mùi, hơi ẩm, hóa chất…
• Tần suất trao đổi khí: mức ACH mong muốn theo đặc thù không gian.

Tính lưu lượng theo số lần trao đổi khí

ACH (Air Changes per Hour) là số lần toàn bộ lượng không khí trong phòng được thay mới trong một giờ. Công thức cơ bản:

Q = ACH × V

Trong đó, Q là lưu lượng thông gió (m³/h), ACH là số lần trao đổi khí mỗi giờ và V là thể tích phòng (m³). Phương pháp này phù hợp với không gian có yêu cầu kiểm soát chất lượng không khí tương đối ổn định.

Tính lưu lượng dựa trên số người sử dụng

Với văn phòng, phòng họp, lớp học hoặc không gian tập trung đông người, lượng CO₂ và nhiệt do con người tạo ra có thể tăng nhanh. Khi đó, cần tính lưu lượng theo số người × nhu cầu cấp khí cho mỗi người, thay vì chỉ dựa vào diện tích. Đây là cách giúp hệ thống thông gió đáp ứng tốt hơn tải sử dụng thực tế.

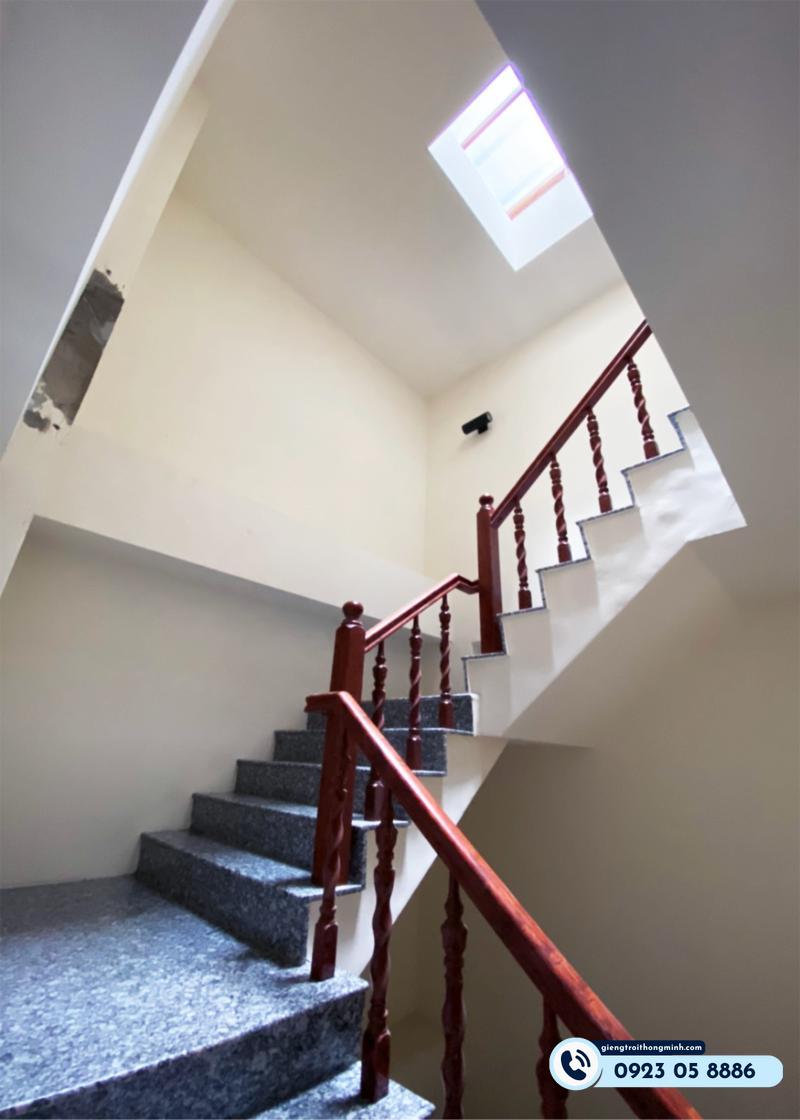

Giải pháp thông gió tự nhiên cho nhà ở bằng giếng trời

Với nhà phố và nhà ống, hai mặt bên thường bị giới hạn bởi công trình liền kề nên việc bố trí cửa sổ để lấy gió không phải lúc nào cũng khả thi. Trong trường hợp này, giếng trời có thể được khai thác như một trục thông gió theo phương đứng, đồng thời kết hợp lấy sáng để cải thiện chất lượng không khí trong nhà.

Cơ chế hoạt động của giải pháp này dựa trên sự chênh lệch nhiệt độ và chuyển động của không khí. Khi không khí trong nhà nóng lên, khối khí có xu hướng di chuyển lên phía trên. Giếng trời tạo ra khoảng không liên tục theo chiều cao, giúp dẫn luồng khí nóng lên khu vực mái và thoát ra ngoài. Nếu phần trên giếng trời có cửa mở hoặc thiết bị hỗ trợ thoát khí, hiệu quả lưu thông càng rõ rệt.

Để hình thành dòng khí tương đối hoàn chỉnh, cần kết hợp giếng trời với cửa ra vào, cửa sổ hoặc ô lấy gió ở vị trí thấp hơn. Không khí từ bên ngoài đi vào qua các điểm mở này, di chuyển qua không gian sinh hoạt rồi thoát lên trên, tạo thành đường lưu chuyển không khí theo chiều đứng.

Vì vậy, khi thiết kế hệ thống thông gió cho nhà ống, giếng trời nên được xem xét như một giải pháp thụ động, đặc biệt phù hợp với những công trình hạn chế mặt thoáng.

Một hệ thống thông gió được tính toán phù hợp không chỉ cải thiện chất lượng không khí mà còn góp phần kiểm soát nhiệt, độ ẩm và nâng cao sự thoải mái trong công trình. Tùy diện tích, kết cấu và nhu cầu sử dụng, giải pháp thông gió cần được lựa chọn và bố trí hợp lý để phát huy hiệu quả lâu dài. Nếu bạn cần tư vấn giải pháp phù hợp với công trình, hãy liên hệ Giengtroithongminh.com qua 0923 05 8886 để được đội ngũ chuyên môn hỗ trợ và đề xuất phương án tối ưu.
