Làm thế nào để thiết kế hệ thống thông gió nhà xưởng đạt chuẩn?

Nhiệt độ oi bức, không khí ngột ngạt chính là “kẻ thù vô hình” khiến năng suất lao động trong nhà xưởng giảm sút. Một hệ thống thông gió cho nhà xưởng được thiết kế khoa học sẽ là chìa khóa vàng để giải quyết bài toán này. Vậy làm thế nào để thông gió hiệu quả, tiết kiệm mà vẫn tuân thủ quy chuẩn? Đừng bỏ lỡ những gợi ý dưới đây!

Tầm quan trọng của hệ thống thông gió cho nhà xưởng

Một hệ thống thông gió cho nhà xưởng được thiết kế bài bản không chỉ giúp không khí lưu thông liên tục mà còn đảm bảo điều kiện lao động an toàn, hiệu quả. Thiếu thông gió đạt chuẩn dễ dẫn đến bụi bẩn, khí độc tích tụ, ảnh hưởng trực tiếp đến sức khỏe công nhân và tuổi thọ máy móc. Dưới đây là những lợi ích cụ thể:

• Duy trì chất lượng không khí, kiểm soát bụi và mùi hóa chất.
• Giảm nhiệt độ, cân bằng độ ẩm, tạo môi trường làm việc dễ chịu.
• Hạn chế sự phát sinh của vi khuẩn, nấm mốc, đảm bảo vệ sinh công nghiệp.
• Tăng tuổi thọ thiết bị, giảm chi phí bảo trì hệ thống máy móc.
• Tuân thủ các tiêu chuẩn an toàn lao động và quy định về môi trường.

Tiêu chuẩn thông gió cho nhà xưởng

Tiêu chuẩn TCVN 5687:2010 – Nền tảng thiết kế hệ thống thông gió

TCVN 5687:2010 là bộ tiêu chuẩn quan trọng, quy định các yêu cầu cơ bản khi thiết kế hệ thống thông gió và điều hòa không khí cho công trình công nghiệp lẫn dân dụng. Tiêu chuẩn này hướng dẫn cụ thể cách tính toán lưu lượng gió cần thiết, độ sạch không khí, tốc độ gió tại miệng thổi và phương án lắp đặt thiết bị nhằm duy trì môi trường làm việc đạt chuẩn về nhiệt độ, độ ẩm và chất lượng không khí.

Tiêu chuẩn TCXD 232:1999 – Quy trình lắp đặt và nghiệm thu

Đối với thi công hệ thống thông gió nhà xưởng, TCXD 232:1999 là tài liệu không thể thiếu. Tiêu chuẩn này quy định cách chế tạo ống dẫn, cửa gió, van, chụp hút và các bộ phận xử lý không khí. Ngoài ra, nó còn hướng dẫn chi tiết các bước lắp đặt đường ống, thử nghiệm và lập biên bản nghiệm thu. Nhờ đó, doanh nghiệp hạn chế rủi ro rò rỉ khí, đảm bảo công suất quạt thông gió hoạt động hiệu quả.

TCVN 4088:1985 – Tham số khí hậu phục vụ thiết kế

Mỗi vùng miền có điều kiện khí hậu khác nhau, ảnh hưởng trực tiếp đến giải pháp thông gió. TCVN 4088:1985 cung cấp đầy đủ dữ liệu khí hậu theo địa phương như nhiệt độ, độ ẩm, hướng gió. Các kỹ sư dựa vào đó để tính toán số lượng quạt hút gió, công suất quạt cấp gió tươi và cấu hình hệ thống lọc khí, đảm bảo nhà xưởng luôn thông thoáng, giảm bớt chi phí điện năng làm mát.

TCVN 4605:1988 – Tiêu chuẩn cách nhiệt cho kết cấu bao che

Bên cạnh quạt thông gió công nghiệp, vật liệu cách nhiệt đóng vai trò quan trọng giúp duy trì hiệu quả làm mát, giảm tổn thất năng lượng. TCVN 4605:1988 hướng dẫn các thông số tính toán, thiết kế lớp cách nhiệt phù hợp với từng kết cấu tường, mái, cửa sổ. Áp dụng tiêu chuẩn này giúp nhà xưởng ổn định nhiệt độ, tăng tuổi thọ thiết bị thông gió và tiết kiệm chi phí vận hành.

Tiêu chuẩn quốc tế tham khảo: ASHRAE, SMACNA và BS EN 12101

Ngoài tiêu chuẩn Việt Nam, doanh nghiệp có thể tham khảo thêm các bộ tiêu chuẩn quốc tế uy tín. ASHRAE 2007 (Mỹ) đề cập đến các nguyên lý điều hòa không khí, lọc khí, kiểm soát độ ẩm cho nhà xưởng quy mô lớn. SMACNA cung cấp hướng dẫn chế tạo, lắp đặt và kiểm tra chất lượng hệ thống ống gió, phụ kiện, giúp giảm thiểu rò rỉ và hao tổn lưu lượng khí. Trong khi đó, BS EN 12101 (Anh) tập trung vào hệ thống tăng áp cầu thang và kiểm soát khói khi cháy, góp phần đảm bảo an toàn thoát hiểm cho công nhân.

CP13 – Hướng dẫn lưu lượng gió tươi chuẩn tại Singapore

Cuối cùng, CP13 (Singapore) là tiêu chuẩn được nhiều công ty FDI ứng dụng khi xây dựng nhà xưởng tại Việt Nam. Tiêu chuẩn này quy định rõ lưu lượng và tần suất cấp gió tươi tối thiểu cho các khu vực sản xuất. Nhờ vậy, hệ thống quạt thông gió công nghiệp được thiết kế chuẩn xác, giữ môi trường làm việc luôn giàu oxy, giảm nguy cơ tích tụ khí độc, bảo vệ sức khỏe lao động.

Nguyên lý thông gió nhà xưởng

Để thiết kế hệ thống thông gió cho nhà xưởng hiệu quả, cần hiểu rõ cơ chế vận hành theo từng mô hình cụ thể. Đối với mô hình kín, luồng không khí nóng, bụi và khí độc được hút ra ngoài bằng quạt hút công suất lớn. Nhờ tạo chênh áp, không khí tươi bên ngoài sẽ được dẫn qua tấm làm mát chứa nước tuần hoàn, giúp nhiệt độ hạ thấp, lọc bụi thô và cấp gió mát trở lại bên trong xưởng. Phương pháp này thường áp dụng cho các nhà máy cần kiểm soát bụi bẩn và giữ nhiệt độ ổn định quanh năm.

Ngược lại, đối với mô hình mở, hệ thống làm mát bay hơi (evaporative cooling) được bố trí tại các vị trí cửa gió lớn. Không khí tự nhiên đi qua tấm cooling pad chứa nước, quá trình bay hơi lấy nhiệt khiến không khí giảm nhiệt độ đáng kể trước khi quạt công nghiệp đẩy vào khu vực sản xuất. Cách này tiết kiệm năng lượng, dễ lắp đặt và phù hợp với xưởng có diện tích lớn, cần đối lưu gió thường xuyên.

Dù là phương án kín hay mở, thiết kế thông gió cho nhà xưởng chuẩn cần tính toán lưu lượng gió phù hợp với công suất máy móc, số lượng lao động và đặc thù ngành nghề. Một hệ thống đạt chuẩn không chỉ đảm bảo sức khỏe công nhân, giảm rủi ro cháy nổ mà còn giúp tiết kiệm điện năng so với giải pháp dùng máy lạnh công nghiệp. Đồng thời, đây cũng là cách góp phần giảm phát thải, bảo vệ môi trường và tuân thủ các quy định về an toàn lao động.

Cách tính toán thông gió nhà xưởng

Trước khi thiết kế hệ thống thông gió cho nhà xưởng, doanh nghiệp cần đánh giá mức độ sinh nhiệt, phát thải bụi hoặc hóa chất để quyết định số lần thay đổi không khí mỗi giờ. Ví dụ, xưởng mộc thường sinh bụi gỗ nên yêu cầu số lần thay gió khoảng 30–40 lần/giờ, còn xưởng hàn cơ khí cần khoảng 50–70 lần/giờ để duy trì môi trường làm việc an toàn.

Tính lưu lượng gió theo thể tích xưởng

Cách tính cơ bản nhất là dựa trên công thức:

Q = V x N

Trong đó:

• Q là lưu lượng gió cần thiết (m³/h)
• V là thể tích nhà xưởng (m³)
• N là số lần thay đổi không khí (lần/giờ)

Ví dụ:
Xưởng in bao bì rộng 40m, dài 80m, cao 8m → V = 40×80×8 = 25,600 m³.
Nếu chọn N = 35 lần/giờ: Q = 25,600 × 35 = 896,000 m³/h.

Tính lưu lượng gió theo số người lao động

Ngoài thể tích, nhiều doanh nghiệp áp dụng quy chuẩn 20–30 m³/h cho mỗi công nhân để đảm bảo sức khỏe. Công thức:

Q = P x q

Trong đó:

• P là số người làm việc
• q là lượng gió tiêu chuẩn cho 1 người (m³/h)

Ví dụ:
Xưởng đóng gói thực phẩm có 200 công nhân. Mỗi người cần 25 m³/h. Vậy Q = 200 × 25 = 5,000 m³/h.

Xác định số lượng quạt phù hợp

Sau khi có lưu lượng tổng, kỹ sư chia tổng Q cho lưu lượng của 1 quạt để ra số quạt cần thiết:

Số quạt = Q / Q₁

Ví dụ:
Q = 896,000 m³/h, mỗi quạt công nghiệp cung cấp 20,000 m³/h → Cần 896,000 / 20,000 = 45 quạt.

Thiết kế đường ống và tấm làm mát

Khi thiết kế hệ thống ống dẫn gió, cần đảm bảo tốc độ gió trong ống phù hợp (5–10 m/s) để giảm ồn và tổn thất áp. Đồng thời, với các xưởng dùng Cooling Pad, tổng diện tích tấm làm mát được tính theo công thức:

S = V x N / 9,000

Ví dụ:
Như xưởng in ở trên: S = 25,600 × 35 / 9,000 ≈ 99.6 m².

Việc tính toán đúng giúp hệ thống thông gió cho nhà xưởng vận hành ổn định, tiết kiệm điện năng và đảm bảo môi trường làm việc đạt chuẩn.

Các giải pháp thông gió hiệu quả

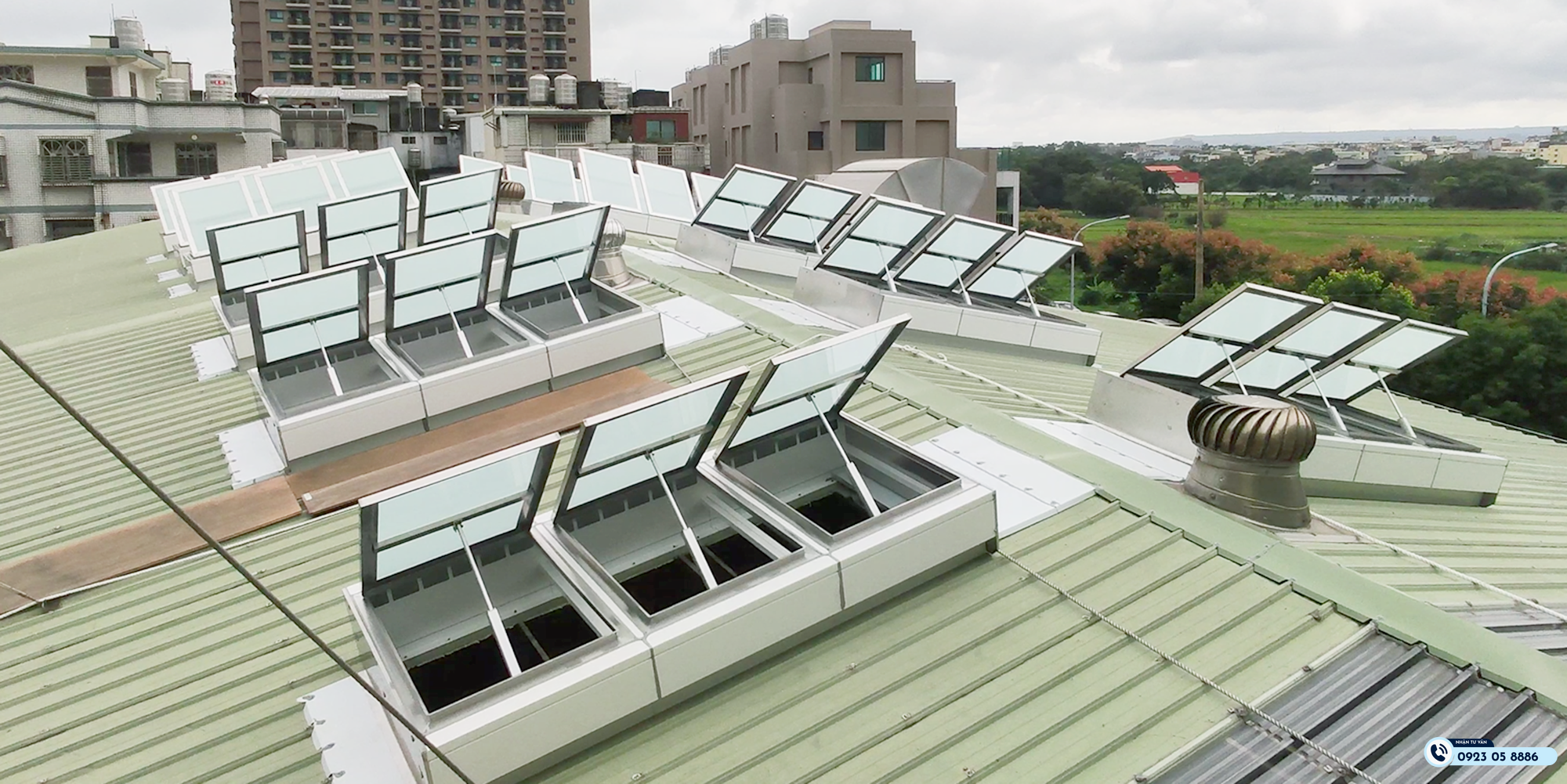

Thông gió cho nhà xưởng tận dụng gió tự nhiên để thông thoáng nhà xưởng

Thiết kế hệ thống thông gió tự nhiên luôn là ưu tiên khi doanh nghiệp muốn tiết kiệm chi phí và bảo vệ môi trường. Phương pháp này phù hợp cho những xưởng có diện tích vừa và nhỏ, ít thiết bị tỏa nhiệt.

• Ứng dụng các cửa sổ, lam gió, cửa chớp, giếng trời để tạo luồng không khí xuyên suốt.
• Bố trí lỗ thông hơi ở vị trí cao để khí nóng thoát ra ngoài nhanh hơn.
• Tận dụng hướng gió địa phương để tối ưu hiệu suất lưu thông.
• Phù hợp cho nhà xưởng gia công gỗ, chế biến nông sản, các ngành ít phát sinh khí thải độc hại.

Gia tăng hiệu quả nhờ quạt hút và quạt mái

Khi thông gió tự nhiên không đủ đáp ứng, hệ thống quạt thông gió mái sẽ hỗ trợ lưu thông không khí ổn định, nhất là những khu vực sản xuất sinh nhiều nhiệt và khói bụi.

• Sử dụng quạt hút mái, quạt hướng trục, quạt ly tâm để đẩy khí nóng và bụi ra ngoài.
• Thiết kế quạt mái tại vị trí trung tâm, giúp phân tán khí đều khắp nhà xưởng.
• Chọn vật liệu quạt bằng thép sơn tĩnh điện hoặc inox để tăng độ bền.
• Tính toán lưu lượng gió cần thiết để xác định số lượng và công suất quạt phù hợp.

Linh hoạt với quạt công nghiệp di động thông gió cho nhà xưởng

Quạt công nghiệp di động là giải pháp bổ trợ khi cần kiểm soát nhiệt độ và độ ẩm tại những vị trí cụ thể. Đây là phương án tiết kiệm, dễ di chuyển và lắp đặt.

• Các loại quạt thường dùng: quạt sàn công nghiệp, quạt cây, quạt trần công nghiệp.
• Đáp ứng nhu cầu tăng cường trao đổi khí cục bộ tại những khu vực phát sinh nhiệt lớn.
• Giúp duy trì mức nhiệt dễ chịu, bảo vệ sức khỏe công nhân.
• Lưu ý đặt quạt ở vị trí phù hợp để tránh tiếng ồn và gió mạnh trực tiếp vào người.

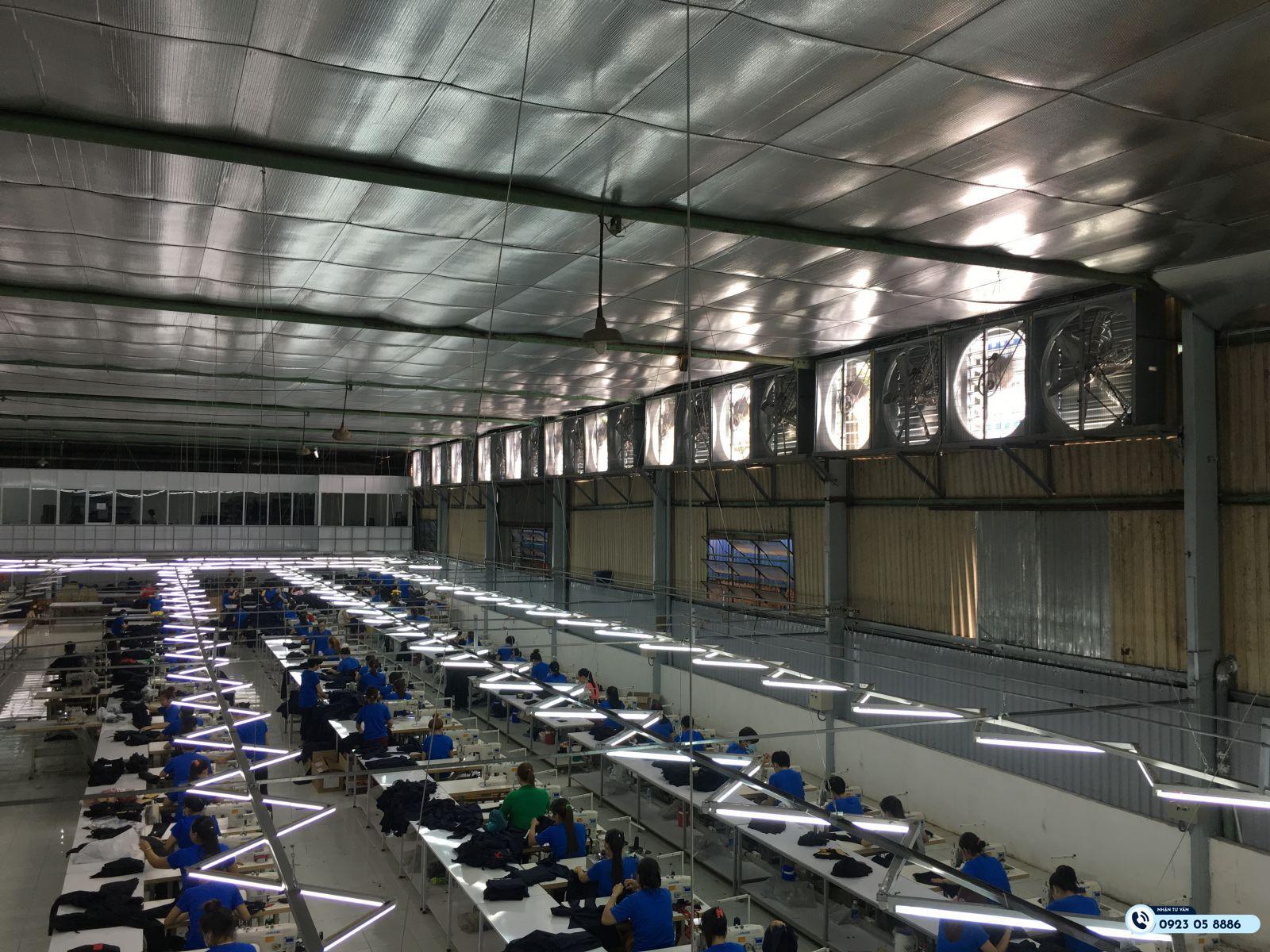

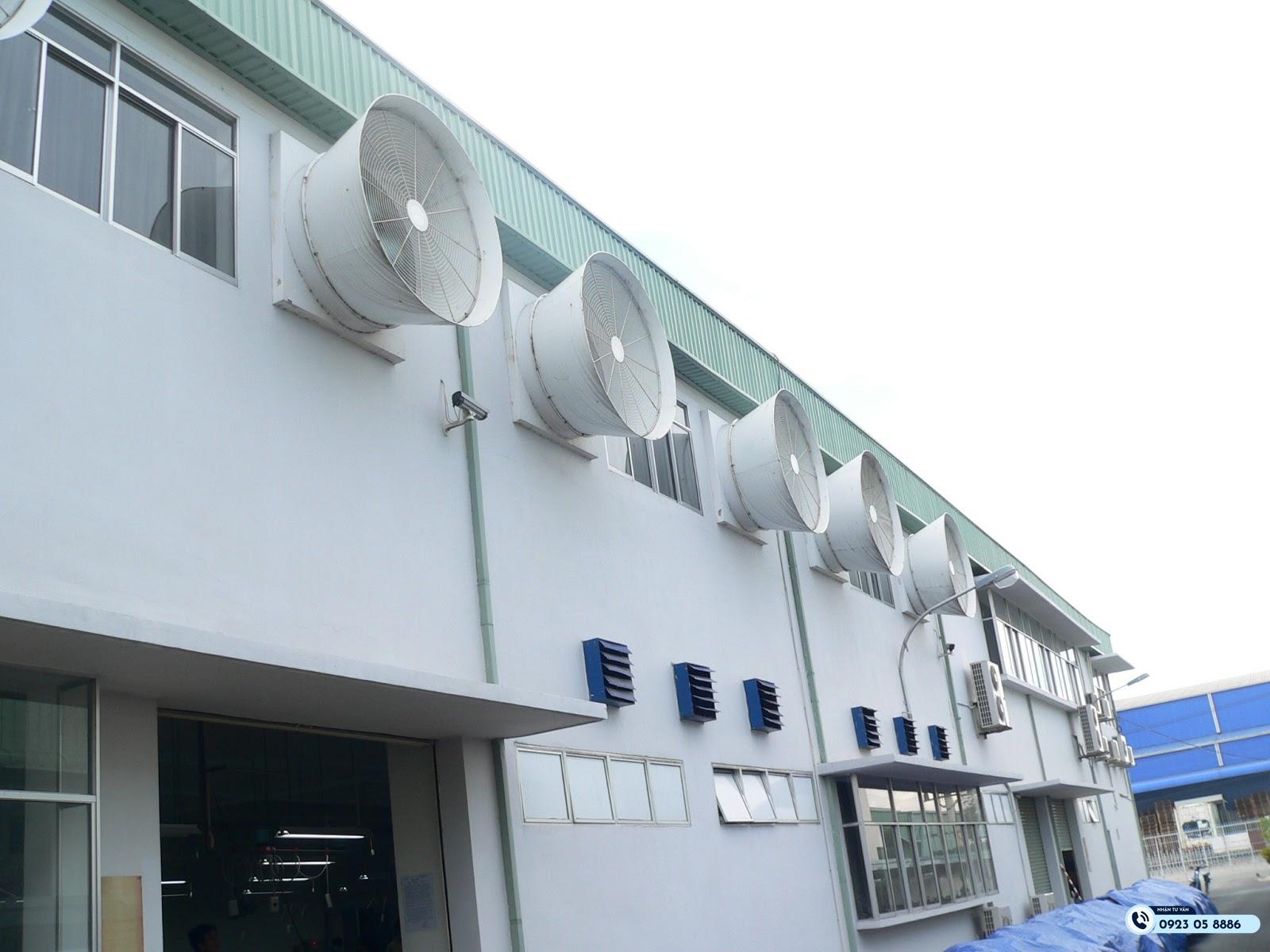

Tối ưu không gian bằng quạt gắn tường

Quạt gắn tường được lắp cố định giúp tiết kiệm diện tích sàn và mang lại hiệu quả thông gió đều, nhất là với các nhà xưởng có nhiều phòng chức năng hoặc xưởng kín.

• Phù hợp lắp đặt cho xưởng dệt may, xưởng cơ khí lắp ráp linh kiện.
• Thiết kế nhỏ gọn, dễ dàng lắp trên cao mà không ảnh hưởng thiết bị khác.
• Lưu thông không khí liên tục, giảm độ ẩm, hạn chế mùi hôi và bụi lơ lửng.
• Cần lên lịch bảo dưỡng định kỳ vì vị trí trên cao gây khó khăn khi vệ sinh.

Làm mát tự nhiên với hệ thống tấm Cooling Pad thông gió cho nhà xưởng

Một trong những phương pháp thông gió cho nhà xưởng phổ biến hiện nay là ứng dụng tấm Cooling Pad kết hợp quạt hút công nghiệp. Giải pháp này tạo màng nước liên tục trên bề mặt tấm làm mát, giúp không khí nóng từ bên ngoài đi qua được làm lạnh nhanh chóng trước khi cấp vào không gian sản xuất.

• Hệ thống phù hợp với nhà xưởng diện tích lớn, bố trí mặt bằng mở, cần làm mát đồng đều.
• Tấm Cooling Pad có khả năng lọc bụi sơ cấp, góp phần cải thiện chất lượng không khí trong nhà xưởng.
• Chi phí đầu tư và vận hành tương đối thấp do không cần máy móc làm lạnh phức tạp.
• Hạn chế lớn là độ ẩm không khí tăng cao, không thích hợp cho các ngành yêu cầu môi trường khô như linh kiện điện tử, dược phẩm.

Để phát huy tối đa hiệu quả, doanh nghiệp cần thiết kế lưu lượng quạt, vị trí lắp đặt và diện tích bề mặt tấm Cooling Pad phù hợp với công suất nhà xưởng.

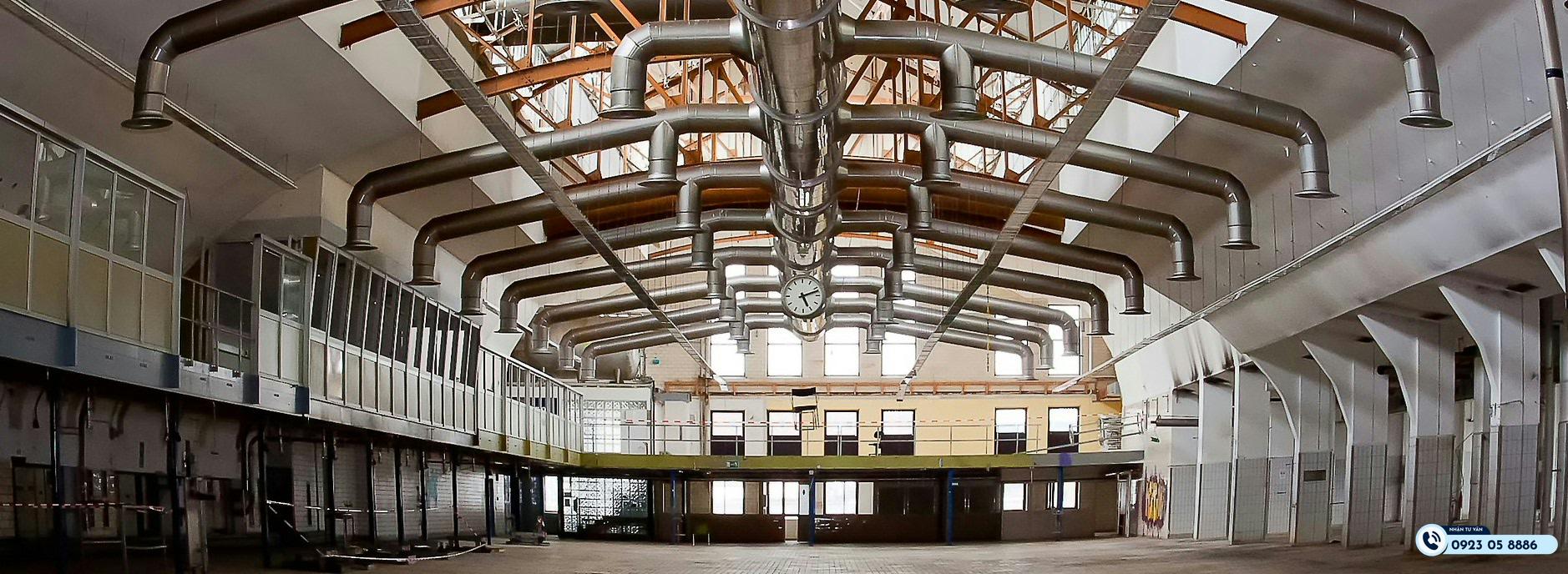

Tối ưu trao đổi không khí với kênh dẫn gió cơ học

Hệ thống kênh dẫn gió là giải pháp thông gió cưỡng bức được nhiều nhà xưởng quy mô trung bình lựa chọn nhằm duy trì lưu thông không khí sạch và giảm thiểu ô nhiễm bụi, khí độc. Nguyên lý hoạt động dựa trên quạt hút và lam gió lắp đối diện, tạo áp suất âm kéo không khí tươi từ ngoài vào trong qua các kênh dẫn.

• Phù hợp cho các phân xưởng sản xuất thực phẩm, lắp ráp thiết bị điện, cơ khí chính xác.
• Giúp duy trì chất lượng không khí đạt chuẩn an toàn lao động.
• Có thể tích hợp màng lọc sơ cấp và lọc bụi mịn ngay tại các đầu lam gió.
• Hạn chế là cần tính toán kỹ lưỡng công suất quạt hút, diện tích cửa gió để tránh mất cân bằng lưu lượng.

Khi triển khai, doanh nghiệp nên kết hợp hệ thống kênh dẫn gió với quạt hút mái hoặc quạt thông gió gắn tường để nâng cao hiệu quả luân chuyển không khí trong các khu vực kín.

Giải pháp điều hòa Chiller thông gió cho nhà xưởng kín quy mô lớn

Với những nhà xưởng yêu cầu điều kiện nhiệt độ, độ ẩm ổn định và chính xác, hệ thống điều hòa Chiller được xem là phương án thông gió kết hợp làm mát tối ưu. Chiller hoạt động theo nguyên lý làm lạnh nước, sau đó nước lạnh được bơm tuần hoàn qua dàn trao đổi nhiệt để làm mát không khí, đồng thời hút và xử lý khí nóng bên trong xưởng.

• Thích hợp cho các xưởng có không gian kín như sản xuất thiết bị điện tử, chế biến thực phẩm công nghệ cao.
• Dễ kiểm soát nhiệt độ và độ ẩm riêng biệt cho từng khu vực sản xuất.
• Công suất làm lạnh lớn, đáp ứng nhu cầu vận hành liên tục.
• Nhược điểm là chi phí đầu tư thiết bị, hệ thống đường ống và bảo trì khá cao, đồng thời tiêu hao điện năng lớn.

Để đạt hiệu quả tiết kiệm năng lượng, chủ đầu tư nên kết hợp Chiller với hệ thống cửa gió hồi, quạt gió cấp và hệ thống tự động điều chỉnh công suất làm lạnh theo tải nhiệt thực tế.

Các loại thiết bị thông gió cho nhà xưởng phổ biến & cách lựa chọn

Để thiết kế thông gió cho nhà xưởng hiệu quả, việc lựa chọn thiết bị đúng chủng loại và đúng công suất là yếu tố then chốt. Mỗi dạng thiết bị sẽ phù hợp với quy mô và đặc thù sản xuất khác nhau. Dưới đây là các nhóm thiết bị thông dụng, kèm lưu ý quan trọng khi áp dụng:

Cảm biến và điều khiển tự động:
Giải pháp hiện đại giúp kiểm soát tốc độ quạt, đóng mở chụp hút theo tải nhiệt và mật độ khí thải thực tế. Từ đó tối ưu hóa điện năng, nâng cao tuổi thọ thiết bị và duy trì chất lượng không khí ổn định.

Quạt thông gió mái:
Thích hợp cho xưởng có nhiệt lượng cao và khói bụi lớn. Loại quạt này hút khí nóng ra ngoài nhanh chóng, giảm áp suất trong xưởng. Khi chọn cần tính toán lưu lượng gió và hướng gió tự nhiên để lắp đặt đúng vị trí đỉnh mái.

Quạt công nghiệp gắn tường:
Phù hợp cho xưởng có diện tích vừa, nhiều cửa ra vào. Quạt tường tạo luồng đối lưu hiệu quả, đẩy khí cũ ra ngoài và hút không khí tươi từ bên ngoài. Lưu ý chọn quạt có lưới chắn bụi để bảo vệ động cơ.

Hệ thống ống gió, chụp hút cục bộ:
Dùng cho khu vực phát sinh khí độc, bụi mịn hoặc hơi hóa chất. Thiết kế ống gió và chụp hút cần đảm bảo thu gom tối đa, giảm rò rỉ khí ra không gian chung. Đây là giải pháp đạt chuẩn môi trường an toàn.

Quy trình thiết kế thông gió nhà xưởng & thi công thông gió nhà xưởng

Để đảm bảo thông gió cho nhà xưởng vừa hiệu quả vừa tiết kiệm chi phí vận hành, chủ đầu tư cần tuân thủ quy trình thiết kế – thi công khoa học, bám sát điều kiện thực tế và tiêu chuẩn kỹ thuật. Dưới đây là các bước quan trọng, cô đọng nhưng đủ để hình dung tổng thể:

• Bảo trì định kỳ: Vệ sinh quạt, miệng gió, kiểm tra động cơ, thay thế bộ phận hỏng hóc kịp thời để duy trì khả năng vận hành ổn định, tiết kiệm điện năng.
• Khảo sát & đo đạc hiện trạng: Xác định diện tích, kết cấu, đặc thù sản xuất, các nguồn phát sinh nhiệt, bụi, khí thải để có dữ liệu chính xác.
• Tính toán lưu lượng gió: Dựa trên nhu cầu trao đổi không khí, kiểm soát nhiệt độ và độ ẩm, kỹ sư sẽ tính lưu lượng cấp – hút gió, đảm bảo môi trường làm việc an toàn.
• Thiết kế bản vẽ kỹ thuật: Lập bản vẽ chi tiết trên phần mềm CAD, bố trí vị trí quạt hút, miệng gió, ống dẫn… tối ưu hiệu suất và tiết kiệm năng lượng.
• Chọn thiết bị phù hợp: Lựa chọn quạt công nghiệp, tấm làm mát, ống gió… đạt tiêu chuẩn lưu lượng, độ ồn thấp, dễ bảo trì, phù hợp quy mô nhà xưởng.
• Thi công & chạy thử: Lắp đặt hệ thống theo bản vẽ, kiểm tra lưu lượng thực tế, đo độ ồn, điều chỉnh các thông số để đạt hiệu quả thông gió như thiết kế.

Những sai lầm thường gặp khi thiết kế thông gió cho nhà xưởng

Một hệ thống thông gió cho nhà xưởng nếu thiết kế sai ngay từ đầu sẽ gây ra nhiều hệ lụy như ô nhiễm không khí, giảm năng suất lao động và phát sinh chi phí sửa chữa. Dưới đây là những sai lầm phổ biến mà nhiều doanh nghiệp hay mắc phải khi triển khai:

• Tính toán lưu lượng gió chưa đầy đủ: Nhiều đơn vị chỉ dựa vào công thức lý thuyết, không xét đến yếu tố phát sinh như nhiệt tỏa, khí độc hay thay đổi công năng xưởng.
• Bỏ qua hướng gió tự nhiên: Thiết kế hệ thống quạt cơ học mà không kết hợp khai thác luồng gió tự nhiên sẽ làm tăng chi phí điện năng và giảm hiệu quả thông gió tự nhiên.
• Thiếu bộ lọc bụi và khí độc: Một số nhà xưởng chỉ chú trọng cấp – hút gió mà quên lắp thiết bị lọc, dẫn đến bụi mịn, mùi hóa chất tích tụ, gây hại sức khỏe công nhân.
• Không bảo trì, kiểm tra định kỳ: Dù lắp đặt hệ thống thông gió hiện đại nhưng nếu không vệ sinh, bảo dưỡng định kỳ sẽ dẫn đến quạt tắc nghẽn, giảm lưu lượng gió, gây tốn điện và dễ hỏng hóc.

Một hệ thống thông gió cho nhà xưởng được đầu tư bài bản sẽ tạo ra môi trường làm việc an toàn, thoáng mát và tiết kiệm năng lượng. Hãy bắt tay vào hiện thực hóa ngay hôm nay để xưởng sản xuất của bạn luôn vận hành bền vững và đạt hiệu quả cao nhất!
